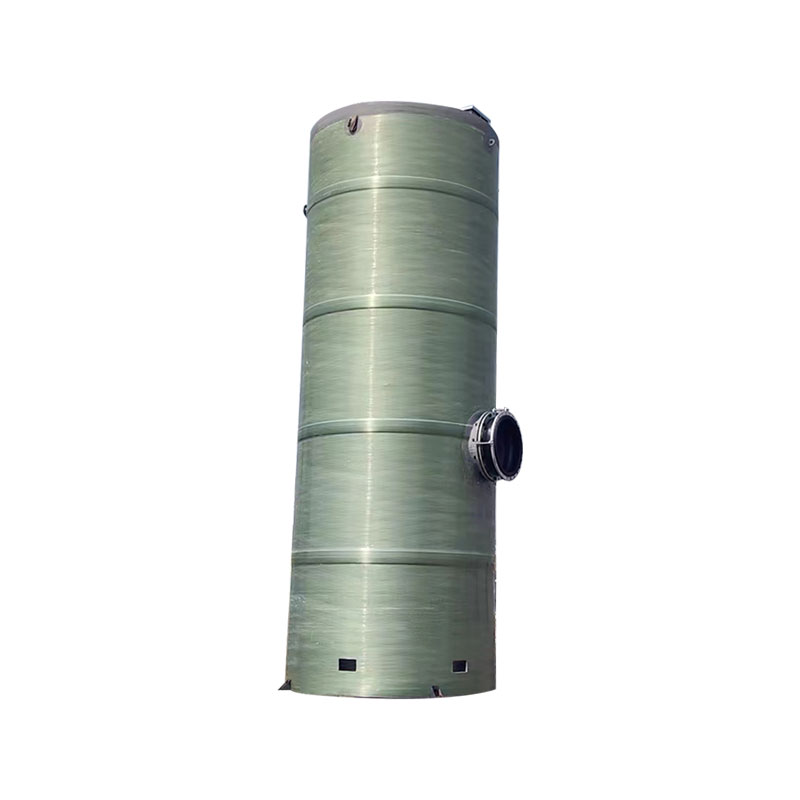

FRP 통합 리프팅 펌프 스테이션

사용 조건:

액체: 도시 하수, 빗물, 배수, 폐수 및 원수.

2. 일체형 리프팅 펌프장 설계

모듈식 습식 우물 펌프 스테이션: 워터 펌프는 자동 결합식 습식 설치를 채택하고 모든 시스템은 내부 유지 관리 플랫폼 및 지상 제어 패널과 함께 동일한 우물에 통합됩니다. 현장 설치 시간을 단축하고 시스템의 신뢰성을 향상시키기 위해서는 작동 및 유지 관리가 간단해야 하며 운송 전 사전 설치 및 공장 테스트가 필요합니다.

3. 일체형 조립식 펌프장의 성능 및 장점

수요에 따라 맞춤형

1. 통합 리프팅 펌프 스테이션의 주요 구조는 섬유로 감겨진 유리 섬유 강화 플라스틱(GRP) 또는 더 나은 재료로 만들어져 강하고 내구성이 있으며 오래 지속됩니다. 펌프장은 수중 하수 펌프, 파이프, 밸브, 제어 시스템 전기 장비 및 유지 관리 시설 플랫폼을 포함하는 통합 장치로 운송됩니다.

2. 모든 부품은 당사에서 공급받아야 합니다.
모든 부품이 제공되며 각 부품은 작업 조건의 품질 요구 사항을 충족하고 서로 완벽하게 일치할 수 있습니다. 펌프 스테이션은 설계 연구소 도면의 기술 요구 사항에 따라 제조업체에서 생산, 디버깅, 서비스 및 보증합니다.

3. 비용 절감 요구 사항 충족
전통적인 콘크리트 구조물 펌프장에 비해 총 건설 비용의 25~30%를 절약할 수 있습니다. 단순화된 설계 과정과 시공 과정을 통해 약 2주간의 엔지니어링 시공 시간을 절약할 수 있습니다.

4. 고품질 부품
펌프 스테이션은 설계 기술 요구 사항에 따라 공장에서 전체적으로 제조, 테스트 및 조립됩니다. 실린더는 강하고 섬유로 감긴 유리섬유의 강도 요구 사항은 부식, 찢어짐 및 기타 파괴적인 힘에 저항하고 오래 지속되는 방수를 보장할 수 있는 기존 적층 유리 섬유의 강도 요구 사항보다 두 배 이상 높습니다.

IV. 조립식 펌프장 구조

1. 미끄럼 방지 상단 커버
양각 알루미늄 판으로 제작되었으며 도난 방지 안전 잠금 장치가 장착되어 있으며 쉽게 열 수 있는 기능이 있습니다.

2. 펌프장 커버
안전 바스켓 그릴, 환기 배기 파이프 및 난간을 갖춘 유리 섬유로 제작되었습니다.

3. 유리섬유 실린더
연속적으로 감긴 강화 유리섬유 실린더. 균일한 두께를 보장하고 설계 요구 사항을 충족하기 위해 컴퓨터 제어 권선 프로세스가 채택되었습니다. 품질이 안정적입니다. 누출이 없는지 확인하기 위해 공장을 떠나기 전에 누출 방지 테스트가 필요합니다.

4. 리프팅 러그
외부 통합 리프팅 러그는 설치가 쉽습니다.

5. 어울리는 수도 펌프
일치하는 브랜드의 수중 하수 펌프는 설계 부하 범위 내에서 진동과 캐비테이션이 없으며 원활하게 작동합니다.

6. 압력 파이프라인
스테인레스 스틸 압력 파이프라인. 모든 파이프라인은 누출을 방지하기 위해 공장을 떠나기 전에 압력 테스트를 통과합니다.

7. 서비스 플랫폼
밸브 및 워터 펌프 유지 관리를 위한 내장 서비스 플랫폼; 필요에 따라 다양한 형태, 위치 및 높이의 맞춤형 플랫폼.

8. 액체 레벨 센서
특수 모니터링 전기 기기가 장착된 압력 센서(표준)/플로트 스위치를 채택하여 펌프장 액체 레벨의 자동 제어 작동을 실현합니다.

9. 그릴
그릴은 안전하고 신뢰할 수 있는 펌프장 FRP 실린더의 물 입구에 배치되는 바구니 그릴 또는 분쇄 그릴을 사용합니다. 편리한 유지 보수 및 수리를 위해 가이드 레일이 장착되어 있습니다.

10. 옥외용 스테인레스 스틸 제어 캐비닛
수동 및 자동이 가능합니다. 다음과 같은 제어 기능을 실현할 수 있습니다.

(1) 일일 자동 위치, 무인 펌프장 구현.

(2) 여러 대 사용 중, 한 대 대기, 상호 백업, 자동 전환, 고수위 동시 작동, 장애 시 자동 전환.
